Vanguard Synapp

Software de verificación normativa para ingeniería de cálculo

De los resultados de la simulación al informe normativo entregable, sin hojas de cálculo intermedias

Vanguard FSI diseña y verifica equipos que trabajan al límite frente a los códigos de diseño que exige cada proyecto: equipos a presión y cimentaciones de hormigón armado, evaluados a partir de simulaciones numéricas. Hasta ahora, cada verificación se calculaba en hojas de cálculo y el informe se redactaba a mano, y el esfuerzo crecía con cada componente, cada código y cada revisión. Con Vanguard Synapp, la plataforma desarrollada por Mecexis, el equipo sube los resultados de la simulación, fija los parámetros una vez y obtiene todas las verificaciones y sus informes en PDF, listos para entregar.

Diseño y verificación equipos que trabajan al límite

Especializados en equipos a alta temperatura, presión y ciclos térmicos severos

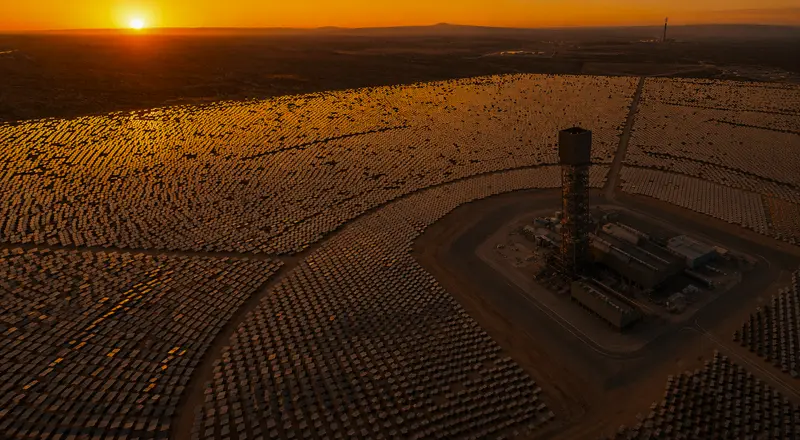

Vanguard FSI es una empresa de ingeniería de diseño y simulación con sede en Sant Cugat del Vallès (Barcelona) y una trayectoria que arranca en 2006. Diseña y verifica equipos que trabajan al límite, con temperatura, presión y ciclos térmicos severos, para EPCs, fabricantes y operadores de todo el mundo, y simula el fluido y la estructura como un solo problema. Su especialización más profunda son los tanques de sales fundidas para plantas termosolares, con participación en el diseño y cálculo de los tanques de las principales plantas CSP de Sudáfrica.

Cada proyecto termina en una memoria de cálculo completa, con todas las comprobaciones documentadas: la verificación de que cada componente cumple el código de diseño aplicable, con el detalle que un cliente o un organismo de control puede revisar. Los datos de partida ya existían en los resultados de sus simulaciones. Lo que faltaba era una forma de convertirlos en verificaciones y en informes sin rehacer el cálculo a mano cada vez.

Un cálculo manual que no escalaba con la complejidad y el volumen

Hojas de cálculo e informes escritos a mano

Cada verificación se resolvía en hojas de cálculo y el informe se redactaba a mano. El método funciona para un componente y un código, pero deja de hacerlo cuando crecen a la vez la complejidad y el volumen: más puntos de análisis, más ciclos de carga, varios códigos combinados en un mismo escenario, revisiones que obligan a repetir el proceso entero. Cada informe costaba horas de trabajo experto que no aportaban criterio, solo transcripción.

A ese coste se suma la trazabilidad. Una hoja de cálculo no guarda historial, dos versiones divergen sin que nadie lo note, y un parámetro cambiado a mano en una celda no deja rastro en el informe. Para un documento que un tercero va a auditar, eso es un riesgo. La pregunta que Vanguard trajo a Mecexis era clara: ¿se puede centralizar todo el flujo, desde los resultados de la simulación hasta el PDF entregable?

La dificultad estaba en el dominio. No se trata de un código, sino de varios que conviven: ASME con sus variantes, anexos nacionales y ACI. Cada uno con sus propios parámetros, sus tablas de material y sus criterios de aceptación. La herramienta tenía que hablar el lenguaje del ingeniero, no imponerle el suyo.

Una plataforma que aplica los códigos y deja el criterio al ingeniero

Vanguard Synapp es una aplicación web que convierte los resultados de una simulación numérica en las verificaciones normativas que exige el proyecto y en los informes que las documentan. El ingeniero aporta los resultados de la simulación y los parámetros del caso; la aplicación aplica el código de diseño y devuelve cada verificación con su informe. El cálculo repetitivo lo hace la aplicación; el ingeniero conserva las decisiones que requieren criterio: qué parámetros, qué verificar y cómo interpretar el resultado.

De los resultados de la simulación a un escenario de trabajo

Cada caso se organiza como un escenario: un código de diseño, unos parámetros de verificación y los resultados de la simulación que los alimentan. La importación reconoce los resultados, muestra al ingeniero qué se va a incorporar antes de confirmarlo y detiene el proceso con un aviso claro si algo no encaja. Un escenario se puede actualizar con resultados nuevos sin perder la configuración que ya tenía.
Equipos a presión: la cadena completa de verificación

Para cada escenario se genera el conjunto completo de verificaciones que exige el código de diseño elegido, cada una contrastada con su criterio de aceptación. Los parámetros se definen una vez para todo el escenario y se particularizan solo donde hace falta. El ingeniero elige si quiere la cadena completa o solo la parte que le interesa en ese momento.
Cimentaciones: cada armadura frente a su código

Para losas y muros de hormigón armado, el ingeniero define la geometría, los materiales y las armaduras a verificar, y la aplicación comprueba cada una frente a las exigencias del código, mostrando la fórmula aplicada y los valores sustituidos. La verificación se puede lanzar sobre todo el conjunto o sobre una parte.
El informe es el entregable

Cada verificación produce un informe en PDF con sus tablas, gráficos y el detalle del cálculo. El informe completo de un escenario reúne en un único documento estructurado los datos de entrada y todas las verificaciones, listo para entregar. Un resumen del escenario indica de un vistazo qué cumple y qué no, antes de abrir un solo informe.
Los códigos y los materiales son configuración, no programación

Los materiales y los parámetros propios de cada código de diseño se gestionan desde la propia aplicación, sin intervención del equipo de desarrollo. Los formularios solo ofrecen las opciones coherentes con el código elegido, de modo que el escenario no admite combinaciones que el código no contempla. Añadir un material o una variante es cuestión de minutos.
Preparado para el trabajo diario

Los cálculos y la generación de informes se ejecutan en segundo plano mientras el ingeniero sigue trabajando, con el estado de cada proceso visible en todo momento. Un escenario se duplica con todos sus datos y parámetros para probar variantes sin volver a empezar. El acceso está protegido, con permisos diferenciados, y cada escenario conserva su historial de cambios.
Arquitectura preparada para producción

Una base tecnológica sólida, con procesamiento en segundo plano, ficheros protegidos y despliegue automatizado. La misma disciplina que Mecexis aplica a cualquier proyecto, aplicada a una herramienta cuyos informes acaban en manos de un organismo de control.

Desarrollo continuo, ciclo a ciclo, con una hoja de ruta clara

Una plataforma que crece con el trabajo real

Vanguard Synapp ha evolucionado desde su inicio. Mecexis trabaja con Vanguard en desarrollo continuo: cada ciclo incorpora un conjunto cerrado de funcionalidades, priorizado con el equipo de ingeniería a partir de lo que su trabajo diario pide, y se pone en producción antes de abrir el siguiente. La hoja de ruta es explícita y compartida, de modo que Vanguard decide en cada paso con el resultado anterior ya en uso.

Ese ritmo es lo que permitió cubrir un dominio tan amplio sin perder solidez. Cada nuevo código de diseño y cada nuevo dominio, de los equipos a presión a las cimentaciones, se apoyó en la misma base, aplicando las mejoras de manera incremental.

Los parámetros que en una hoja de cálculo eran una celda pasaron a ser datos definidos y validados. Donde hace falta criterio, lo pone el ingeniero. La plataforma actúa como herramienta especializada para que el ingeniero pueda aprovecharla al máximo.

Del informe artesanal al informe generado

El tiempo del ingeniero, dedicado al criterio y no a la transcripción.

+15
Tipos de verificación automatizados
+620
Parámetros de verificaciones calculados en segundos
1
Informe PDF completo con todas las verificaciones, generado con un clic

Una base sólida sobre la que añadir nuevos códigos, materiales y verificaciones

Cada nueva necesidad es una nueva pieza, no un cambio estructural

La arquitectura de Vanguard Synapp se diseñó para crecer de forma incremental: añadir un material, un código de diseño o una verificación nueva es añadir una pieza sin revisar las anteriores.

El desarrollo continúa ciclo a ciclo sobre la hoja de ruta compartida con Vanguard, de modo que la plataforma puede adaptarse a cualquier requisito futuro, sea un nuevo código, un nuevo dominio o un nuevo informe, manteniendo la misma base sólida que hoy ya está en producción.
